MBM-SKLM

2026年まで生産予定
※供給期間は変更となる可能性があります。
OS
Windows® 10 IoT Enterprise 2019 LTSC 64bit OSレス
CPU
Intel® Core™ i7 Intel® Core™ i5 Intel® Core™ i3 Intel® Celeron®

低消費電力版
第6世代 Intel coreプロセッサーシリーズ
Skylake-U搭載 Mini-ITX

  • ●ご用途に合わせたCPU選択可能
    ●ファンレス設計可能
    ●広電源入力範囲 (12V～24V)
  • アプリケーション
  • 仕様

APPLICATIONアプリケーション

  • 用途によって選べるCPU

    プロセッサには、第6世代 (Skylake) インテルプロセッサ Celeron、Core i3/i5/i7を搭載し、高速処理を必要とするエッジコンピューティングなどのアプリケーションでの活用が期待できます。

  • SSDメーカーだから出来る安心の組み合わせ

    システムの安定稼働に関わるコアパーツとなるSSDとメモリは、組み込み用途で実績のある自社製品を採用し、評価や信頼性試験、出荷検査によりシステムの信頼性を高めています。

  • 広温度範囲対応

    動作温度-10～60℃保証
    動作保証温度を拡張したファンレス設計可能なインダストリアルグレートの製品です。

  • 広電圧範囲に対応

    ワイドレンジ電圧
    12V～24V
    使用できる環境範囲が広がります。
    また電源電圧トラブル時のリスク軽減が可能です。

  • OSの機能アップデートによる課題を解決

    OSの機能アップデートによる業務の遅延や停止を回避するため、OSにはWindows 10 IoT Enterprise 2019 LTSCをサポートしています。
    OSに機能アップデートに伴うシステムやアプリケーションの再評価やシステム停止など、作業工数や時間的なロスから解放されます。
    * セキュリティ更新、バグフィックスは提供されます。

SPECIFICATIONS仕様

OS 標準OS Windows® 10 IoT Enterprise 2019 LTSC 64bit
OSレス
システム CPU Intel® Core™ i7-6600U Processor 2Core 2.6GHz 4MB cache
Intel® Core™ i5-6300U Processor 2Core 2.4GHz 3MB cache
Intel® Core™ i3-6100U Processor 2Core 2.3GHz 3MB cache
Intel® Celeron® Processor 3955U 2Core 2.0GHz 2MB cache
チップセット Integrated with CPU
IOチップセット iTE IT8528E
BIOS AMI UEFI
メモリ 2×260-pin SO-DIMM DDR4 2133 MHz Supports up to 32 GB (*1)
Watchdog Timer H/W Reset 1 sec. - 65535 sec./min.1 sec. or 1 min. Step
ハードウェアモニタ CPU Temperature Monitoring, Voltages Monitoring,
CPU Fan Speed Control
拡張 SATA 2×SATA 6 Gbps
M.2 1×M.2 B-Key (3042/2242/2260/2280) 1×M.2 A-Key
PCIe 1×PCIe
SD/SDHC 1×SD/SDHC
I/O USB 4×USB 3.0
LAN 2×RJ-45 GbE
ディスプレイ 2×DP 1×HDMI
オーディオ 1×Mic-in 1×Line-out
I/O (内部) USB 5×USB 2.0
COM 1×RS-232/422/485 5×RS-232
GPIO 1×Input 8 bit 1×Output 8 bit
オーディオ 1×Mic-in 1×Line-in 1×Line-out 1×Digital Mic-in 2×Amplifier out 1×S/PDIF
フロントパネル 1×Power switch 1×Reset switch 2× (Power/HDD)
ディスプレイ 解像度 DP++: Max. Resolution 4096×2160 @60 Hz (1×HDMI/DP, 1×DP++)
HDMI: Max. Resolution 3840×2160 @30 Hz, 2560×1600 @30 Hz
DP: Max. Resolution 3840×2160 @30 Hz, 2560×1600 @30 Hz
LVDS: Max. Resolution 1920×1080
3 simultaneous display on screen
LVDS Dual channel 18/24-bits
音源 Amplifier 2×6 W Amplifier
イーサネット LAN Controller 1×Intel® I219LM GbE-PHY LAN
1×Intel® I211AT PCI-e GbE LAN
電源 入力電圧 12 V DC ～ 24 V DC
Power Type AT/AT×, 4-pin type and DC-jack
環境 動作温度 0℃～60℃
保管温度 -40～75℃
動作湿度 30～90％ (w/o Condensation)
サイズ/重量 W/D/H,重量 170 mm×170 mm, 0.6 kg (*2)
その他 保証期間 ご購入後1年間 (センドバック修理対応)

DIAGRAM図面

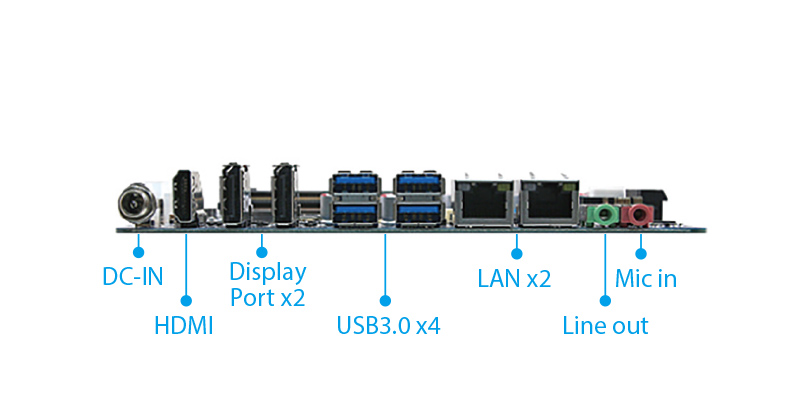

  • 本体外形図(サイド)

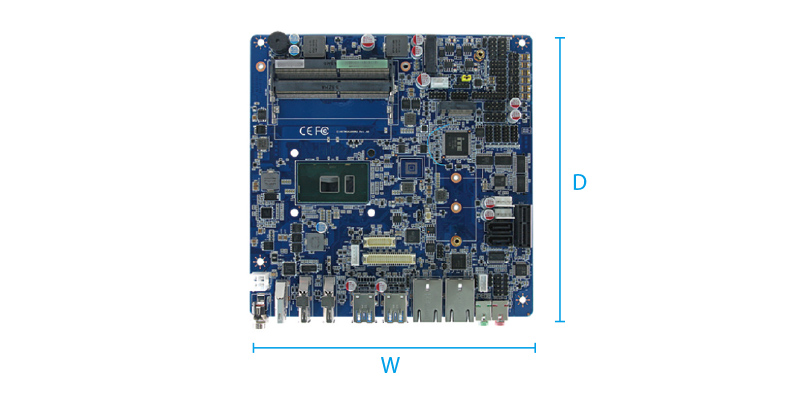

  • 本体外形図(トップ)
