MBC-SKLM
2026年まで生産予定
※供給期間は変更となる可能性があります。
- OS
- Windows® 10 IoT Enterprise 2019 LTSC 64bit OSレス
- CPU
- Intel® Core™ i7 Intel® Core™ i5 Intel® Core™ i3 Intel® Celeron®
低消費電力版
第6世代 Intel coreプロセッサーシリーズ
Skylake-U搭載 3.5inchシングルボード
- ●ご用途に合わせたCPU選択可能
●ファンレス設計可能 (温度拡張-20℃～60℃)
●省スペースで豊富なインタフェース
●広電源入力範囲 (12V～24V)
- アプリケーション
- 仕様
APPLICATIONアプリケーション
-
用途によって選べるCPU
プロセッサには、第6世代 (Skylake) インテルプロセッサ Celeron、Core i3/i5/i7を搭載し、高速処理を必要とするエッジコンピューティングなどのアプリケーションでの活用が期待できます。
-
SSDメーカーだから出来る安心の組み合わせ
システムの安定稼働に関わるコアパーツとなるSSDとメモリは、組み込み用途で実績のある自社製品を採用し、評価や信頼性試験、出荷検査によりシステムの信頼性を高めています。
-
広温度範囲対応
動作温度-40～85℃保証
動作保証温度を拡張したファンレス設計可能なインダストリアルグレートの製品です。
-
広電圧範囲に対応
ワイドレンジ電圧
12V～24V
使用できる環境範囲が広がります。
また電源電圧トラブル時のリスク軽減が可能です。
-
OSの機能アップデートによる課題を解決
OSの機能アップデートによる業務の遅延や停止を回避するため、OSにはWindows 10 IoT Enterprise 2019 LTSCをサポートしています。
OSに機能アップデートに伴うシステムやアプリケーションの再評価やシステム停止など、作業工数や時間的なロスから解放されます。
* セキュリティ更新、バグフィックスは提供されます。
SPECIFICATIONS仕様
| OS | 標準OS | Windows® 10 IoT Enterprise 2019 LTSC 64bit OSレス |
|---|---|---|
| システム | CPU | Intel® Core™ i7-6600U Processor 2Core 2.6GHz 4MB cache Intel® Core™ i5-6300U Processor 2Core 2.4GHz 3MB cache Intel® Core™ i3-6 100U Processor 2Core 2.3GHz 3MB cache Intel® Celeron® Processor 3955U 2Core 2.0GHz 2MB cache |
| チップセット | Integrated with CPU | |
| IOチップセット | Fintek F81866AD-I | |
| BIOS | AMI UEFI | |
| メモリ | 1×260-pin SO-DIMM DDR4 2133 MHz Supports up to 16 GB (*1) | |
| Watchdog Timer | H/W Reset 1 sec. - 255 sec. 1 sec./step | |
| 拡張 | SATA | 1×SATA 6 Gbps |
| Mini PCIe スロット | 2×Full-size (Mini PCIe1 Slot w/ NANO SIM-Holder) (Mini PCIe2 Slot w/ mSATA) | |
| SD/SDHC | 1×Micro SD | |

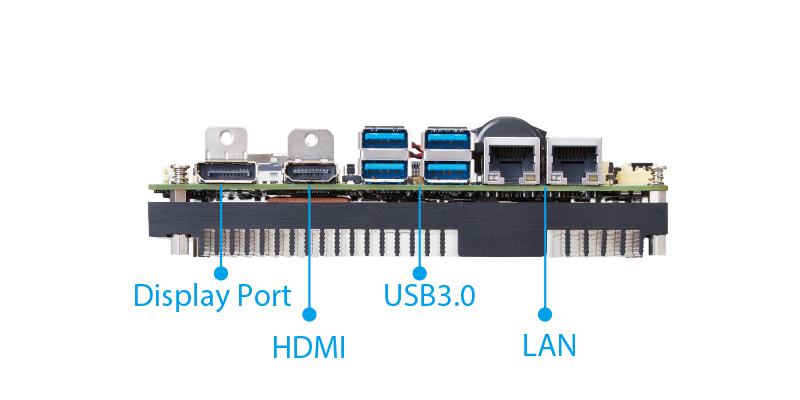

| I/O | USB | 4×USB 3.0 |
| LAN | 2×RJ-45 GbE | |
| ディスプレイ | 1×DP 1×HDMI | |
| I/O (内部) | USB | 2×USB 2.0 |
| COM | 1×RS-232/422/485 5×RS-232 | |
| GPIO | 1×Input 8 bit 1×Output 8 bit | |
| オーディオ | 1×Mic-in 1×Line-in 1×Line-out 2×Amplifier out | |
| フロントパネル | 1×Power switch 1×Reset switch 2×Power (LED/HDD) | |
| ディスプレイ | 解像度 | HDMI: Max. Resolution 3840×2160 @24 Hz DP: Max. Resolution 3840×2160 @60 Hz LVDS: Max. Resolution 1920×1200 @60 Hz |
| LVDS | Dual Channel 18/24-bit | |
| 音源 | Amplifier | 2×3 W Amplifier |
| イーサネット | LAN Controller | LAN1: Intel® I219LM GbE-PHY LAN LAN2 : Intel® I210-AT GbE LAN |
| 電源 | 入力電圧 | 12 V DC ～ 24 V DC |
| Power Type | AT/AT×4-pin type | |
| 環境 | 動作温度 | −10℃～60℃ |
| 保管温度 | -20～80℃ | |
| 動作湿度 | 30～90％ (w/o Condensation) | |

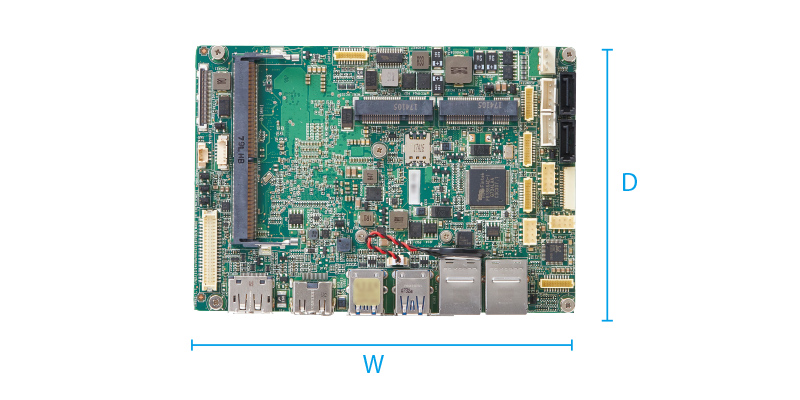

| サイズ/重量 | W/D/H,重量 | 146 mm×102 mm, 0.6 kg (*2) |
DIAGRAM図面
