BXC-TNY3
※供給期間は変更となる可能性があります。
- OS
- Windows® 10 IoT Enterprise 2021 LTSC 64bit Windows® 11 IoT Enterprise 2024 LTSC 64bit
- CPU
- Intel® プロセッサー N97 Intel® Atom® x7433RE
手のひらサイズの超小型ファンレスPC「Tiny Edge PC3」
動作温度範囲の広いエンベデッドモデルや無線LANモデルなど4モデルをラインナップ
- ●超小型/省スペース設計
●AI処理も可能なハイパフォーマンスCPU搭載
●エッジコンピューティングでの利用を想定したインタフェース搭載
●組み込み用途に最適なOS「Windows® IoT Enterprise」を搭載
●無線LANやLTEに対応したモデルをラインナップ
●専用筐体により同一形状での長期供給に対応
●ストレージは高い電断耐性や信頼性の自社製品を搭載
●組み込み用途でも安心の長期供給
●製品の信頼性と可用性を追求した設計
●マイナス温度でも動作を保証する耐環境性能
●国内サポートと各種ドキュメント対応
- アプリケーション
- 仕様
APPLICATIONアプリケーション
-

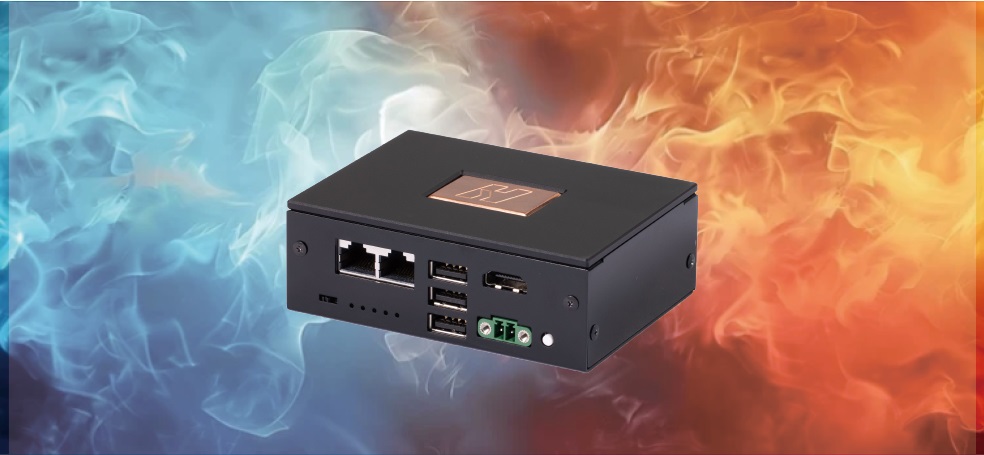

超小型・省スペース設計
フットプリントはカード2枚より小さく、手のひらサイズの超小型ファンレス専用筐体で限られたスペースでも効率的に設置可能です。また、DINレール金具の取り付けが可能で、別売りのVESAブランケットを利用することでディスプレイ背面へのVESAマウントやウォールマウントも可能です。
専用筐体なので、同一形状・サイズの製品を長期間供給することができ、組み込み用途でも安心して採用頂けます。
-
AI処理も可能なハイパフォーマンスCPU搭載

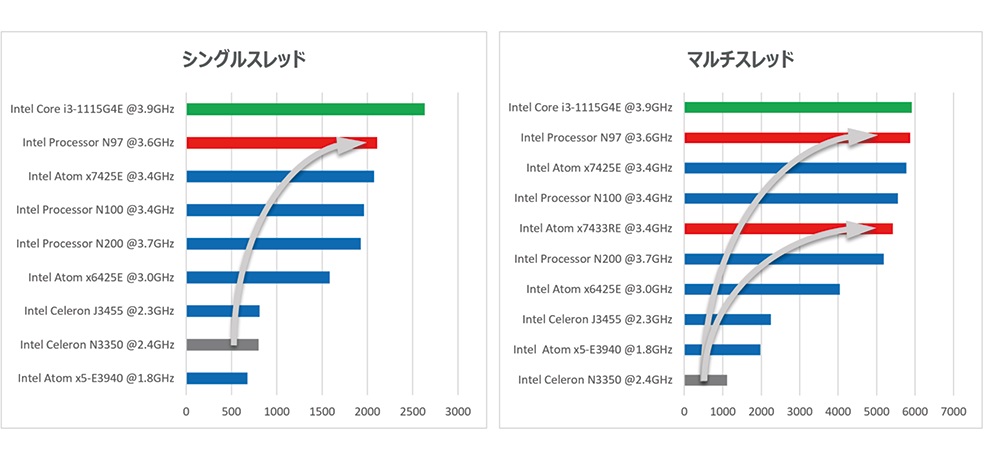

旧モデルのインテル® Celeron® N3350プロセッサーから大幅にパフォーマンスが向上したインテル® プロセッサー N97（Alder Lake-N）とIntel Atom® x7433RE（Amston Lake） プロセッサーを搭載しており、第11世代のインテル® Core™ i3-1115G4E プロセッサーに匹敵する処理能力を実現しています。
※ 左図は「Turbo Boost」がON時の比較イメージとなります。
-
ネットワーク機能対応など4モデルをラインナップ
エンベデッドモデルは、組み込み用途をターゲットに-20℃からの動作保証やCFastやCOMのインタフェースを搭載。ネットワーク機能対応モデルは、無線LAN搭載モデルとLTE対応モデルをそれぞれラインナップしています。
-
組み込み用途に最適なOS「Windows® IoT Enterprise」を搭載
Windows® 11 IoT Enterprise 2024 LTSC またはWindows® 10 IoT Enterprise 2021 LTSCをプリインストールすることができます。長期間の使用に最適で、機能更新アップデートに伴う業務ソフトの動作検証やシステム変更など、システムの連続稼働を阻害することがありません。
-
信頼性と可用性を追求した設計
24時間、5年以上の連続稼働を念頭に置いた設計と部品選定をしており、耐振動・衝撃や動作保証温度などの耐環境性能も追求した設計となっています。
また、システムの連続稼働や信頼性に大きくかかわるメモリストレージは、産業用途で実績のある自社製品を搭載。高い電源断耐性や信頼性により、システムの保護に貢献しています。
SPECIFICATIONS仕様
| OS | 標準OS | Windows® 10 IoT Enterprise 2021 LTSC 64bit Windows® 11 IoT Enterprise 2024 LTSC 64bit |
|---|---|---|
| システム | CPU | Intel® プロセッサー N97 Intel Atom® x7433RE プロセッサー |
| メモリ | LPDDR5 4000MT/s 8GB (On board) | |
| ストレージ | 120GB (1 x M.2 2242 Slot 使用) 1x CFast Slot(Eモデル）※Cfastは別売りです。 | |
| I/O | USB | 1 x USB 10Gbps TypeA 1 x USB 5Gbps TypeA ※ Eモデル：1x USB2.0 TypeA |
| LAN | 1 x 1GbE (RJ45) , 1 x 2.5GbE (RJ45) | |
| 無線LAN | IEEE 802.11ac/n/g/b/a準拠 (Wモデル) | |
| LTE通信 | 4G LTE (Cモデル) | |
| COM | RS232C 4pin (Eモデル、Cモデル) ※別途オプションのCOMケーブルご購入が必要です。 | |
| ディスプレイ | 1×HDMI | |
| オーディオ | 1 xLINE-OUT、1 x MIC IN (Cモデル) | |
| DIO（絶縁タイプ） | 4 x DI 4 x DO | |
| 電源 | 入力電圧 | +12V (Vモデル・Wモデル) +12V / +24V (Eモデル・Cモデル) |
| 環境 | 動作温度 | -10℃～50℃ (Vモデル・Wモデル・Cモデル) -20℃～60℃ (Eモデル) |
| 保管温度 | -10℃～75℃ | |
| 定格消費電力 | 26.5W | |
| サイズ/重量 | W/D/H,重量 | 103 mm×83 mm×36 mm, 約0.45Kg |
| その他 | 保証期間 | ご購入後1年間 (センドバック修理対応) |

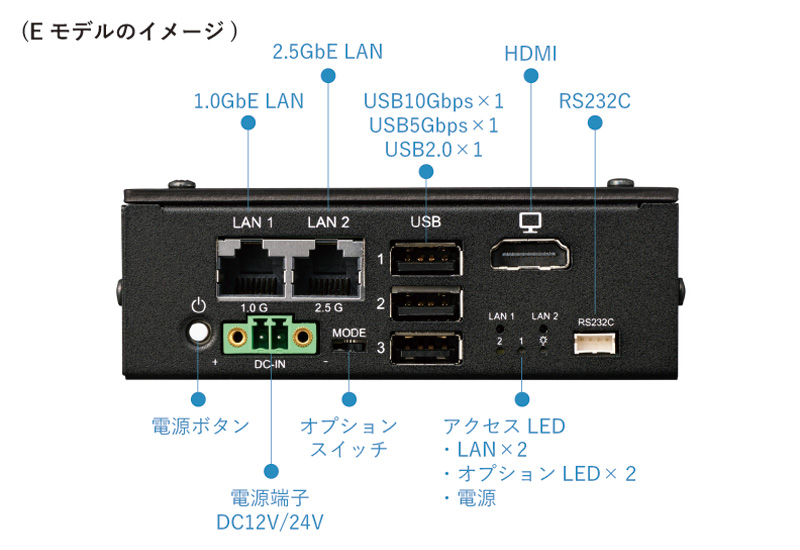

DIAGRAM図面
LINEUPラインナップ一覧
| モデル名 | モデル概要 | OS | ACアダプタ | 型番 |
|---|---|---|---|---|
| Vモデル | エントリーモデル | Windows10 IoT 2021LTSC | 〇 | BXC-TNY30VP |
| × | BXC-TNY30VN | |||
| Windows11 IoT 2024LTSC | 〇 | BXC-TNY31VP | ||
| × | BXC-TNY31VN | |||
| OSレス | 〇 | BXC-TNY3NVP | ||
| × | BXC-TNY3NVN | |||
| Wモデル | 無線LANモデル | Windows10 IoT 2021LTSC | 〇 | BXC-TNY30WP |
| × | BXC-TNY30WN | |||
| Windows11 IoT 2024LTSC | 〇 | BXC-TNY31WP | ||
| × | BXC-TNY31WN | |||
| OSレス | 〇 | BXC-TNY3NWP | ||
| × | BXC-TNY3NWN | |||
| Eモデル | エンベデッドモデル | Windows10 IoT 2021LTSC | 〇 | BXC-TNY30EP |
| × | BXC-TNY30EN | |||
| Windows11 IoT 2024LTSC | 〇 | BXC-TNY31EP | ||
| × | BXC-TNY31EN | |||
| OSレス | 〇 | BXC-TNY3NEP | ||
| × | BXC-TNY3NEN | |||
| Cモデル | LTEモデル | Windows10 IoT 2021LTSC | 〇 | BXC-TNY30CP |
| × | BXC-TNY30CN | |||
| Windows11 IoT 2024LTSC | 〇 | BXC-TNY31CP | ||
| × | BXC-TNY31CN | |||
| OSレス | 〇 | BXC-TNY3NCP | ||
| × | BXC-TNY3NCN | |||
| オプション | 筐体熱拡散型 ヒートスプレッダー | - | - | HBXC-TNY30VP ※Vモデル |
| - | - | HBXC-TNY30WP ※Wモデル | ||
| - | - | HBXC-TNY30EP ※Eモデル | ||
| - | - | HBXC-TNY30CP ※Cモデル | ||
| パネコンマウントキット | - | - | OPT-TNY3-VESA-EXT_1 | |
| 据え置きLTEアンテナ (1本) | - | - | OPT-TNY3-OLTE | |
| DINレールマウントキット | - | - | OPT-HSOL-DIN | |
| ロッド型LTEアンテナ (1本) | - | - | OPT-TNY3-RLTE | |
| 専用VESAマウントキット | - | - | OPT-TNY3-VESA | |
| COMケーブル | - | - | OPT-TNY3-COM | |
| やけど防止シート (5枚セット) | - | - | OPT-TNY3-THP |
