2020/2/21

<情報更新のお知らせ> 2020.02.25

2020年2月21日に公開いたしました本リリースについて、下記のように更新させていただきます。

【更新内容】
製品仕様の対応OS( Windows®)を以下に変更いたしました。

■ボックスPC「BXPC-RSKLM」シリーズ
Windows® 10 IoT Enterprise 64bit (Japanese/English)

■3.5インチ シングルボードコンピュータ「MBC-SKLM」シリーズ
Windows® 10 IoT Enterprise 64bit (Japanese/English)

産業用ボックスPCと3.5インチ シングルボードコンピュータのラインナップに
電源断耐性を強化した新モデルを追加

ハギワラソリューションズ株式会社(本社:名古屋市中区、代表取締役社長:葉田順治)は、第6世代(Skylake世代)インテル® プロセッサ搭載の産業用ボックスPCと3.5インチ シングルボードコンピュータの製品ラインナップに、産業機器やFA制御機器で課題となっている電源断によるシステムシステム耐性を強化した新モデルを追加し、2020年3月2日より販売を開始いたします。

ボックスPC
「BXPC-RSKLM」シリーズ

3.5インチ シングルボードコンピュータ
「MBC-SKLM」シリーズ

  • 概要
    Windows®OSを使用する場合、原則的にシステム終了時はシャットダウン処理が推奨されています。
    しかし、産業機器においては、用途によってはシャットダウン処理を毎回実施することが難しく、シャットダウン処理を行わずシステムを終了するケースや停電などにより、突然の電源断が発生し、システム障害を引き起こす場合があります。
    今回、製品ラインナップに追加される新モデルは、そのような電源断が発生した際のシステム障害耐性を高めるため、フラッシュストレージ内のファイルを保護し、ファイルシステムの不整合を抑制するオリジナル機能「Virtual Write Filter機能(VWF機能)」に対応するSSDを搭載。システムの可用性が求められる産業機器への組み込みや、コントローラーとしての利用に最適です。

    さらに、プロセッサには、第6世代(Skylake)インテルプロセッサ Celeron®、Core™ i3/i5/i7を搭載し、高速処理を必要とする画像処理アプリケーションなどでの活用が期待できます。

    また、ボックスPC「BXPC-RSKLM」シリーズは、拡張オプションボードを搭載することで、シリアルポートやPoE対応LANポートなどを用途に応じて拡張することができるので、活用できるアプリケーションが大きく拡がります。

    * ボックスPCでVWF機能を利用する場合は、対象となるボックスPCの台数分の「VWFライセンス」のご購入が必要となります。

    * 3.5インチ シングルコンピュータの場合は、VWF機能を設定するための設定ツール「VWF Tool」のご購入が必要となります。「VWF Tool」をご購入頂くことで、対象となる3.5インチ シングルコンピュータすべてのVWF機能の設定が可能です。
  • 特長
    ▼システムの電源断耐性を強化する「Virtual Write Filter機能(VWF機能)」に対応
    「VWF機能」は、Windows® 10の環境 においで、電源断によるSSD内のデータ破損やファイル不整合によるシステム障害の耐性を強化するオリジナル機能です。
    本機能に対応した専用の自社開発SSD(3D NAND搭載Hシリーズ)で実現可能な機能で、組み込み用途や産業機器用途に求められる信頼性や可用性を、従来モデル以上に高めています。
    *「VWF機能」を利用する場合、Windows® 10の「UWF(Unified Write Filter)」機能を有効に設定する必要があります。
    *「VWF機能」の詳細情報開示と使用においては、機密保持契約等の取り交わしが必要となります。


    ▼OSの機能アップデートのないLTSC版のOSを搭載
    OSの機能アップデートによる課題を解決する「Windows® 10 IoT Enterprise 2019 LTSC」を搭載。OSに機能アップデートに伴うシステムやアプリケーションの再評価やシステム停止など、作業工数や時間的なロスから解放されます。
    ※セキュリティ更新、バグフィックスは提供されます。


    ▼第6世代(Skylake世代) インテル® プロセッサ搭載
    第6世代(Skylake世代) インテル® プロセッサ Celeron®、Core™ i3/i5/i7の選択が可能です。
    高速な処理能力が要求されるエッジコンピューティングなど、用途やアプリケーションによってお選びいただけます。


    ▼インダストリアルグレード
    動作保証温度を拡張したファンレスのインダストリアルグレードの製品です。
    システムの安定稼働に関わるコアパーツとなるSSDとメモリは、組み込み用途で実績のある自社製品を採用し、評価や信頼性試験、出荷検査によりシステムの信頼性を高めています。


製品仕様

  • ボックスPC「BXPC-RSKLM」シリーズ
    ※本製品は、プロセッサやメモリ、ストレージなどの組み合わせを選択いただけるようになっております。
Specifications BXPC-RSKLM Series
システム
メインプロセッサ
(選択式)
Intel® Celeron® Processor 3955U, 2Core, 2.0GHz, 2MB cache
Intel® Core™ i3-6100U Processor, 2Core, 2.3GHz, 3MB cache
Intel® Core™ i5-6300U Processor, 2Core, 2.4GHz, 3MB cache
Intel® Core™ i7-6600U Processor, 2Core, 2.6GHz, 4MB cache
チップセット
Integrated with CPU
メモリ(選択式)
1×260-Pin, SO-DIMM, DDR4, 2133MHz, 4GB/8GB/16GB(*2)
ストレージ
(選択式)
2.5inch SSD 60GB/120GB/240GB
BIOS
AMI UEFI
Watchdog Timer
H/W Reset, 1sec. - 65535sec./min.1 sec. or 1min. Step
ハードウェア
モニタ
CPU Temperature Monitoring, Voltages Monitoring, CPU Fan Speed Control
拡張
M.2 slot
1 x M.2 (B-key, 2242,3042)
I/O
SATA
1 x 2.5'' Drive Bay
USB(リア)
2 x USB 3.0
USB(フロント)
2 x USB 3.0, 2 x USB2.0 (Option)
COM
2 xRS-232/422/485 (Rear, Multi-function Cable is required)
LAN port
2 x RJ-45
ディスプレイ
1x DP, 1x HDMI (Option), 1 x DVI-D(Option)
GPIO
Input 6 bit, Output 6 bit (Multi-function Cable is required)
PS/2
1 x Keyboard & Mouse (Multi-function Cable is required)
オーディオ入出力
1x Mic-in, 1x Line-out, 1x Line-in(Multi-function Cable is required)
スイッチ・LED
Power button, Reset button, 1x Power LED, 1x HDD LED
ディスプレイ
解像度
DP: Max. resolution 4096 x 2304 @60Hz
HDMI: Max. resolution 1920 x 1080 @60Hz(Option)
DVI-D: Max. resolution 1920 x 1080 @60Hz(Option)
OS
対応OS
Windows® 10 IoT Enterprise 64bit (Japanese/English)
音源
Codec
Realtek® ALC892 HD Audio Codec
Ethernet
LAN Controller
1x Intel® I219LM Gigabit Ethernet PHY, 1 x Intel® I211AT PCI-e Gigabit Ethernet
電源
Power Requirement
+12Vdc,+24Vdc
Power Type
AT/ATX, 4-pin type
環境
動作温度 (*1)
-10℃~60℃(with SSD)
保管温度
-40~75℃
動作湿度
30~90%rh(w/o Condensation)
付属品
1 x Screw set, 1 x Wall mount kit, 1 x Multi-function cable, 1 x DP toVGAcable, 1 x DC adaptre jack
サイズ(*3)・重量
240mm x 151mm x 45mm, 1.6kg
240mm x 151mm x 75mm, 1.7 ~1.9kg *with optional I/O ports

*1 エアフローあり。
*2 Celeron®3955U Processorモデルは16GB非対応となります。
*3突起含まず。
* ボックスPCでVWF機能を利用する場合は、対象となるボックスPCの台数分の「VWFライセンス」のご購入が必要となります。

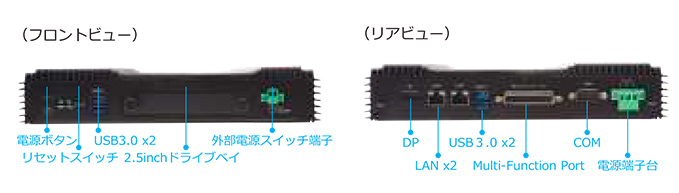

インターフェース

拡張オプションボード

  • 3.5インチ シングルボードコンピュータ「MBC-SKLM」シリーズ
    ※本製品は、プロセッサやメモリ、ストレージなどの組み合わせを選択いただけるようになっております。
Specifications MBC-SKLM series
システム
メインプロセッサ
(選択式)
Intel® Celeron® Processor 3955U, 2Core, 2.0GHz, 2MB cache
Intel® Core™ i3-6100U Processor, 2Core, 2.3GHz, 3MB cache
Intel® Core™ i5-6300U Processor, 2Core, 2.4GHz, 3MB cache
Intel® Core™ i7-6600U Processor, 2Core, 2.6GHz, 4MB cache
チップセット
Integrated with CPU
メモリ(選択式)
1×260-Pin, SO-DIMM, DDR4, 2133MHz, 4GB/8GB/16GB(*1)
ストレージ
(選択式)
SSD 60GB/120GB/240GB
I/Oチップセット
Fintek F81866AD-I
BIOS
AMI UEFI
Watchdog Timer
H/W Reset, 1sec. - 255sec.,1 sec./step
ハードウェア
モニタ
Supports Monitoring System Temperature and Voltage
拡張
SATA
1 x SATA 6 Gbps
Mini PCle Slot
2 x Full-size (Mini-PCle1 Slot w/NANO SIM-Holder)
(Mini-PCle2 Slot w/mSATA)
SD/SDHC
1 x Micro SD Socket
I/O(リア)
USB
4 x USB 3.0
LAN
2 x RJ-45
ディスプレイ
1x DP, 1x HDMI
I/O(内部)
USB
2 x USB2.0
COM
1 xRS-232/422/485、5xRS-232
GPIO
Input 8 bit, Output 8 bit
オーディオ
1x Mic-in, 1x Line-in, 1x Line-out, 2 x Amplifier out
フロントパネル I/F
Power switch, Reset switch, 1x Power LED, 1x HDD LED
ディスプレイ
解像度
HDMI: Max. resolution 3840 x 2160 @24Hz
DP: Max. resolution 3840 x 2160 @60Hz
LVDS: Max. resolution 1920 x 1200 @60Hz
LVDS
Dual Channel 18/24-bit
OS
対応OS
Windows® 10 IoT Enterprise 64bit (Japanese/English)
Ubuntu® 18.04 64bit (Operation confirmed)(*2)
音源
Codec
Realtek® ALC887-VD2-CG HD Audio Codec
Amplifier
2 x 3 W Amplifier
Ethernet
LAN Controller
LAN1 Intel® I219LM GbE-PHY LAN LAN2:Intel® I210AT GbE LAN
電源
Power Requirement
+12Vdc,+24Vdc
Power Type
AT/ATX, 4-pin type
環境
動作温度 (*1)
-40℃~85℃
保管温度
-20~80℃
動作湿度
30~90%rh(w/o Condensation)
付属品
1 xUSB Cable, 1 x SATA Signal + SATA Power Supply Cablet, 1 x COM cable, 1 x Power Supply cable
サイズ(*3)・重量
W/D, 重量
146mm x 102mm, 0.6kg

*1 Celeron®3955U Processorモデルは16GB非対応となります。
*2 OSインストールはお客様にて実施が必要となります。
*3突起含まず。
* 3.5インチ シングルコンピュータの場合は、VWF機能を設定するための設定ツール「VWF Tool」のご購入が必要となります。「VWF Tool」をご購入頂くことで、対象となる3.5インチ シングルコンピュータすべてのVWF機能の設定が可能です。

ボックスPC「BXPC-RSKLM」シリーズ

製品名 型番 標準価格(税抜)
VWFライセンス
1台ライセンス
HUD-VWF001L
¥9,800
10台ライセンス
HUD-VWF010L
¥78,400
100台ライセンス
HUD-VWF100L
¥627,200

※VWF機能を利用する場合は、対象となるボックスPCの台数分の「VWFライセンス」のご購入が必要となります。

3.5インチ シングルボードコンピュータ「MBC-SKLM」シリーズ

製品名 型番 標準価格(税抜)
VWF Tool
HUD-VWFA
¥180,000

※VWF機能を利用する場合、VWF機能を設定するための設定ツール「VWF Tool」のご購入が必要となります。
「VWF Tool」をご購入頂くことで、対象となる3.5インチ シングルコンピュータすべてのVWF機能の設定が可能です。

ハギワラソリューションズ株式会社はエレコム株式会社のグループ会社です。
このリリースに掲載されている会社名・製品名等は、一般に各社の商標又は登録商標です。
このリリースに記載の内容は、発表当時の情報です。予告なく変更されることがありますので、あらかじめご了承ください。
