産業機器向けSDカードの信頼性を
オンボードストレージで実現
eSD（embedded SD）
お問い合わせ
評価機貸出
「eMMCやSDカード」
を使用していて
こんな悩みはありませんか？
NOR型フラッシュでは
容量が足りなくなってきた
…
MLCやTLCメモリでは
信頼性が不安
…
SDカードを使用しているが
振動による嵌合不良
がある…
ブートメモリとログ保存メモリ
２つ必要だが
スペースもコスト
も足りない…
eSD（embedded SD）
なら解決できます！
課題
NOR型フラッシュを使用しているが容量が足りない…
解決
最大16GBの製品容量
512MB～最大16GBの製品容量をラインナップしています。
課題

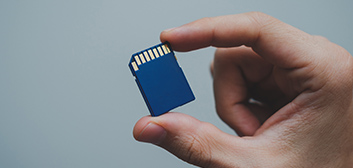

SDカードを使用しているが振動による嵌合不良がある…
解決

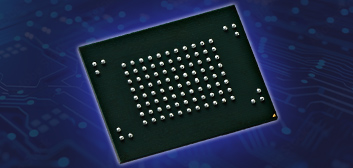

基板実装型のSDカード
SDカードインタフェースを持った表面実装タイプのオンボードストレージです。
実装するため振動に高い耐性があります。
課題
MLCメモリやTLCメモリでは信頼性が不安…
解決
SLCメモリを採用
2D NANDのSLCメモリを採用。
MLCメモリを主流としているeMMCと比較しても書換寿命は10倍以上あります。
課題
ブートメモリとログ保存メモリ
２つ必要だがスペースもコストも足りない…
解決

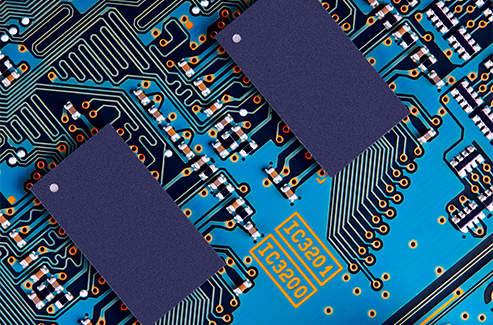

eSDは1chipでブート＆データ保存が可能
ブートメモリにNOR型メモリ、ログ保存メモリにNAND型メモリなど分けて使用するケースがあると思います。
eSDは1チップでブート＆データ保存が可能で、スペースとコスト削減が実現できます。
評価機貸し出しも可能です。
実際に検証しないとわからないという場合もあると思います。
検証機を用意しておりますので、お気軽にご相談ください。
また、事前に確認したことなどがあればお問い合わせください。
お問い合わせ
評価機貸出
eSD（embedded SD）の特長
SDインタフェース採用
コマンド処理など通常のSDカードと同様に使用することが可能。非常に可用性が高いデバイスです。

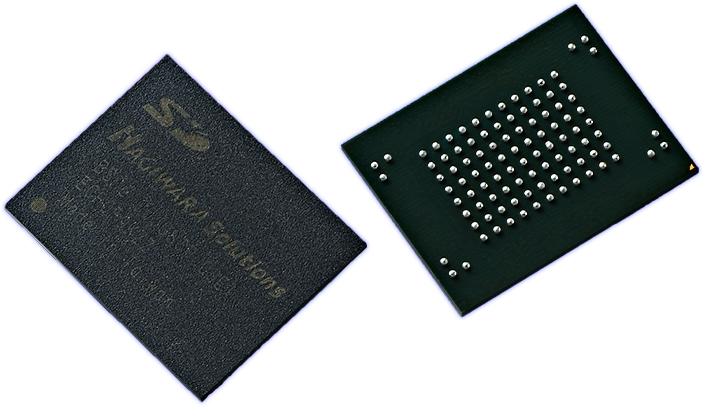

ボールピッチ1mm
PAD間に配線が通るピッチの為、他と干渉しずらく特殊な加工が不要です。

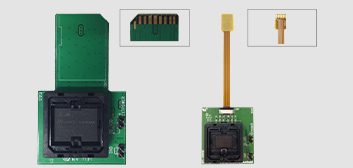

評価用変換ツール準備
評価用にSD/microSD変換ツールを準備しております。
寿命診断ツールに対応
内部状態のモニタリングが可能。デバイスの状態確認に必要な情報が取得可能です。
SLC タイプNAND搭載
信頼性の高いSLCタイプのNANDメモリを搭載。
長期安定稼働を実現します。
データ転送中にエラーを検出/訂正する43bit/1KByteの「ECC訂正機能」
突然の電源断にもデータ破損を抑制する「電源断マネージメント機能」
未使用領域も含め書込回数を均等化する「スタティックウェアレベリング機能」
読出し過多による誤動作を防止する「リードディスターブマネージメント機能」
RoHS指令に対応
活用シーン
振動がある機器でも安定した動作を実現したい
Before
SDカードを使用しているが、機器の振動による嵌合問題で、接続不良が多発していた。
After
eSDを採用し基盤に実装したことで振動による接続不良がなくなった。さらに信頼性の高いSLCメモリのため製品寿命もアップ！
NOR型フラッシュを使用しているが容量が足りない
Before
NORフラッシュをブートデバイスとして使用していたが、機能アップデートする次機種には容量が不足
After
大容量のeSDへ置き換えることで解決。余っている容量にデータ保存も可能になった。
ブートとデータ保存を1枚で対応できることになり、スペースとコストの削減が実現！
導入までの流れ
問い合わせ
ご要望をお聞かせください。
要件ヒアリング
詳細を確認させていただき
最適な製品をご提案いたします。
評価機ご購入/短期貸し出し
実際に動作して問題がないか
ご確認いただきます。動作した結果
追加要素があればご相談ください。
本導入
必要台数をご発注いただき
納入いたします。
アフターサポート
万が一のトラブル発生時には
製品解析や対策をサポート。
販売終了時は事前案内いたします。
よくある質問
今後も継続して生産されますか？
SLC品は2028年まで生産予定です。3D-TLC NANDを使用した製品も検討しております。
実装せずに評価できませんか？
SD、microSDインタフェースに接続するSD変換ソケットボードを準備しています。
実装で交換ができないため、事前に製品寿命を把握したいが可能ですか？
実際の使用方法で一定期間お使いいただくことで、想定寿命を把握可能です。
寿命診断ツール「LiveMonitor」に対応しており、リアルタイムで製品状態をモニタリングすることも可能です。
他スペックの一覧情報は？
製品ページ
にて確認できます。
